از پرسش های مهم جوشکاران شناخت انواع اتصالات جوشکاری است ما در این مطلب به این مهم خواهیم پرداخت پس با ما همراه باشید.

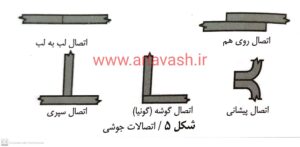

اگر بخواهیم به شما جوشکاران عزیز انواع اتصالات جوشکاری معرفی کنیم میتوانیم بگوییم بطور کلی ما 5 نوع اتصال جوش اصلی داریم که می بایست شما نسبت به تک تک این اتصالات آشنایی لازم را داشته باشید این اتصالات به بخش های زیر تقسیم بندی می شوند در ادامه این مطلب ما به انواع جوش خواهیم پرداخت.
جوشکاری لب به لب در وضعیت تخت
این اتصال اغلب برای متصل ساختن انتهای ورقهای مسطح با ضخامت های نسبتاً مساوی به کار میرود در این روش لبه هایی را که جوشکاری میشود معمولاً پخ می زنند، آماده و با دقت در یک راستا قرار میدهند و سپس جوش کاری را آغاز میکنند. این عمل اغلب در کارخانه که نظارت بیشتری بر کار وجود دارد انجام میگیرد. در اتصال لب به لب از جوش شیاری با نفوذ کامل استفاده میشود می کنند.
اتصال روی هم
از معمول ترین نوع اتصال جوشکاری است و دارای مزایای زیر می باشد. ساخت این گونه اتصالات نیاز به دقت زیادی نسبت به سایر اتصالات جوشی ندارد. توانند روی هم جابه جا شوند از این رو خطاهای کوچک ساخت مشکل ساز قطعات می نخواهد بود. لبه های قطعاتی که متصل میشوند نیاز به آمادگی خاص ندارند و اغلـب بـا بـرش عادی بریده میشود. امکان اتصال روی هم صفحات با ضخامت های متفاوت
اتصال سپری
این نوع اتصال در ساخت نیم رخهای مرکب به شکل T و I و نیز ساختن تیر ورقها آویزها، لچکیها و عموماً قطعاتی کاربرد دارد که تحت زاویه با هم جفت میشوند.
اتصال گوشه
این دیگر انواع اتصالات جوشکاری در مواردی مانند ساخت مقاطع جعبهای مستطیل شکلی که به صورت تیر با ستون ساخته میشود کاربرد دارد.
اتصال پیشانی
یکی از انواع اتصالات جوشکاری این اتصال بوده که در اصل نقش باربری ندارد و بیشتر در نگهداری دو یا چند صفحه در یک سطح یا امتداد کاربرد دارد.
انواع جوش
جوشها به طور کلی به چهار نوع تقسیم و اجراء میشوند:
(۱) جوش شیاری
(۲) جوش گوشه
(۳) جوش انگشتانه
(۴) جوش کام
از جوش های یاد شده در کارهای اسکلت فلزی به نسبتهای زیر استفاده میشود.
جوش شیاری ۱۵ درصد
جوش گوشه ۸۰ درصد
جوش کام و انگشتانه مجموعاً ۵ درصد
جوش شیاری
جوش شیاری برای متصل کردن قطعاتی است که در روی یک سطح و در امتداد هم قرار گرفته اند. استفاده از جوش شیاری بیشتر با هدف انتقال کل نیروی انتقال یافته از قطعات به نقطه ی اتصال است به عبارت دیگر محلی که جوش شیاری در آن ایجاد می شود باید نیروی بسیاری را تحمل کند.
از این رو جوش باید دارای مقاومتی هر چه نزدیک تر به مقاومت قطعات متصل شونده باشد. چنین جوشی را جوش شیاری با نفوذ کامل میگویند
وقتی درز جوش طوری طراحی شود که جوش شیاری در تمام عمق قطعات متصل شونده گسترش نیابد، به آن جوش شیاری با نفوذ ناقص گفته میشود از جوش شیاری برای یکسره کردن ورقها برای ساخت تیر ورقها و ستونهای ورقی و همچنین در اتصالات صلب تیر به ستون برای اتصال ورقهای زیر سری و روسری به ستون مورد استفاده قرار می گیرد.

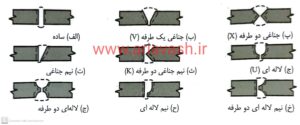

در شکل (۶) انواع درزهای جوش شیاری به نمایش در آمده است.

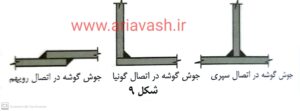

جوش گوشه
جوش گوشه به دلیل سادگی انجام کار و قابلیت استفاده از آن در اغلب موارد ، دارای بیشترین کاربرد است .

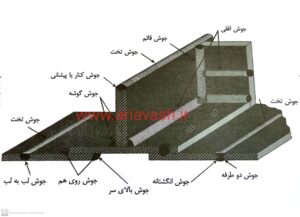

جوش های کام و انگشتانه
این نوع جوش گاه به تنهایی و گاه با ترکیب با دیگر جوش ها نظیر جوش گوشه برای تقویت مقاومت برشی در اتصال صفحات روی هم به کار می رود.
انواع علامت های جوش در نقشه های اجرایی
علامت اصلی جوش مطابق تصویر زیر و نحوه خواندن نقشه ها نیز در تصویر زیر آمده است .
جمع بندی
شناخت انواع اتصالات جوشکاری برای هر جوشکار ضروریست همانطور که شناخت عیوب جوشکاری و موقعیت های جوش حائز اهمیت است ما در این مطلب تلاش کردیم به زبانی ساده و صریح اطلاعات مورد نیاز شما را گردآوری کرده تا ما با مهارت و تجربه بهتری به پروژه های خود بپردازید در ضمن اگر علاقه مند هستید در دوره های جوشکاری ما شرکت کنید با ما در ارتباط باشید
