پاس جوش چیست ؟

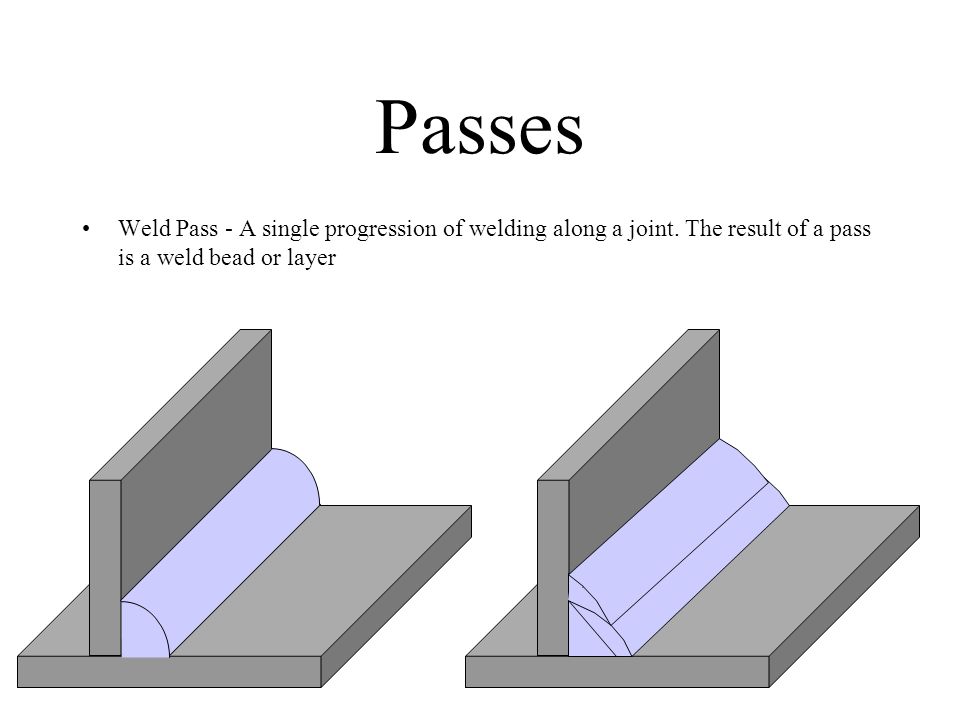

پاس جوش : به پیشرفت تکی و یا هر بار اتصال الکترود مصرفی یا غیر مصرفی در نطقه اتصال پاس جوش و یا Weld Pass می گویند.مهره جوش : بعد از هر پاس جوش رسوبی در محل اتصال رسوبی شکل خواهد گرفت که به آن مهره جوش ( weld bead ) می گویند.
لایه جوش : به هر منطقه ای از جوش که با چندین پاس شکل میگیرد لایه جوش یا weld layer می گویند.
اتصالات در جوشکاری
اغلب سازه ها در صنعت از قطعات مختلف تشکیل شده اند که با روشهای گوناگون به هم وصل شده اند بعضی از اتصالات قابل باز و بسته کردن هستند و گروهی اتصالات دائمی هستند مثل اتصالات جوشکاری شده که در ردیف اتصالات دائم است.

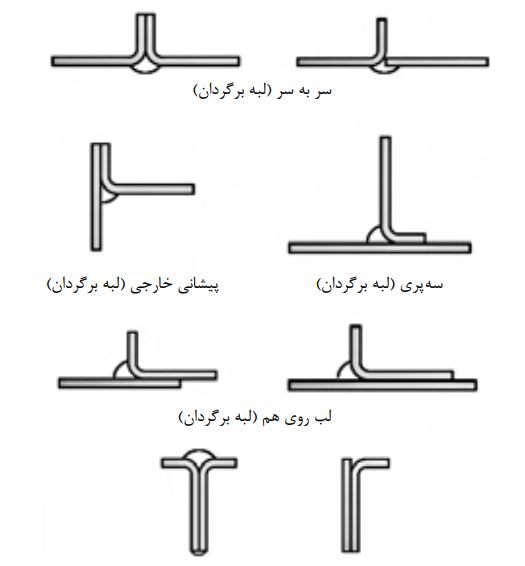

انواع اتصالات در جوشکاری و پاس جوش
نوع و شکل اتصالات جوش وانتخاب آن به عهده واحد مهندسی است و جوشکاران که مجری کار هستند باید دو عامل عمده و اساسی مورد نظرشان باشد.
1ـ به پایان رساندن اتصال جوش با حداقل قیمت و حداکثر کیفیت

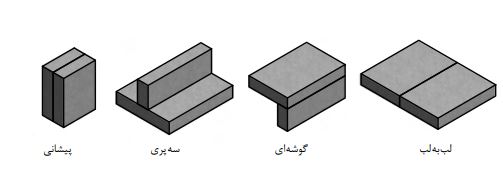

2- مقاومت و استحکام کافی در برابر نیروهایی که به طور دائم یا به طور اتفاقی به اتصال وارد میشود. انواع اتصالات که در جوشکاری به کارمیروند براساس استاندارد 0.AWSA3 که در سال 1994 بازبینی شده است خواهد بود که نمونه هایی از آن در رو در تصویر زیر میتوانید مشاهده کنید.
ضرورت پخ سازی در اتصالات جوشکاری شده
به منظور اختلاط و امتزاج کامل سطوح مشترک دو فلز از کف تا سطح قطعه آنها را پخ می زنند

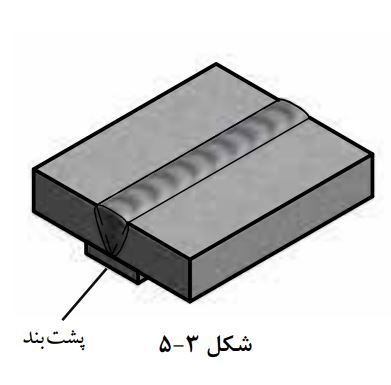

برای رسیدن نوک الکترود با قطر بزرگتر به ریشه اتصال الزام است فاصله ریشه بیشتر باشد یا زاویۀ اتصال بزرگتر انتخاب شود. این موضوع مقرون به صرفه نبوده و 64 میتواند پیچیدگی به همراه داشته باشد لذا با استفاده از پشت بند درمواردی فاصله ریشه را بیشتر میگیرند.
پخ های J, U برای اتصالات با استحکام زیاد برای حذف گوشه های تیزدر اتصال به منظور جلوگیری ازتمرکز تنش در اتصال به کار میرود.
انواع اتصال لب به لب در جوشکاری ,

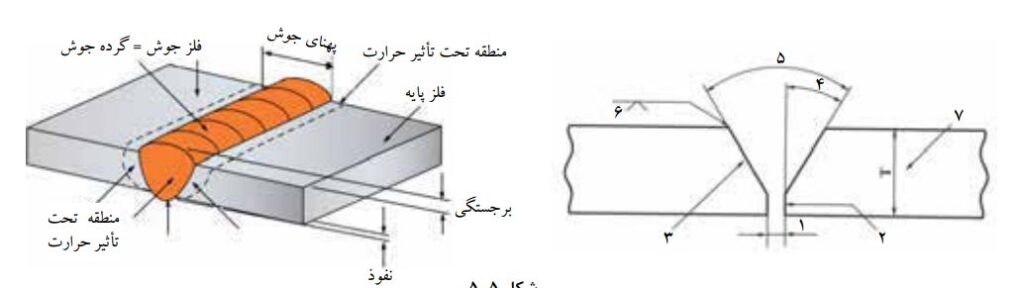

قسمتهای مختلف یک اتصال لب به لب براساس شکل زیر
1- فاصله ریشه Opening Root
2-پاشنه جوش Face Root
3-سطح شیار Face Groove
4-زاویه پخ angle Bevel
5-زاویه شیار angle Groove
6-علامت نوع پخ V Single
7-ضخامت قطعه Thickness Plate
انواع اتصال سر به سر یا Butt Joint

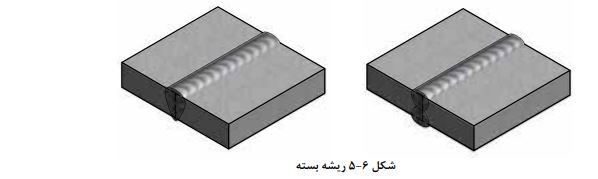

اتصال لب به لب تخت با ریشه بسته در شکل 6-5 روبرو مشاهده میشود. از آنجایی که در جوشکاری نفوذ کامل مد نظر است، چنانچه اتصال با ریشه بسته باشد جوشکاری از هر دو طرف قطعه لازم است.
اتصال لب به لب با پخ V که در قطعات ضخیم تر مورد استفاده بوده و استحکام کافی نیز دارد.
