معرفی انواع جوشکاری لوله فلزی

فرایند جوشکاری برای ساخت خطوط لوله به وفور مورد استفاده قرار می گیرد. به عنوان مثال در ساخت خطوط لوله های آب و گاز لازم است لوله های مختلف به یکدیگر متصل شوند که برای انجام این کار از جوشکاری کمک می گیرند. با توجه به اهمیتی که این موضوع دارد تصمیم گرفتیم این مطلب را به معرفی انواع جوش لوله فلزی اختصاص دهیم.

برای ثبت نام در دوره بازرسی جوش کلیک کنید.

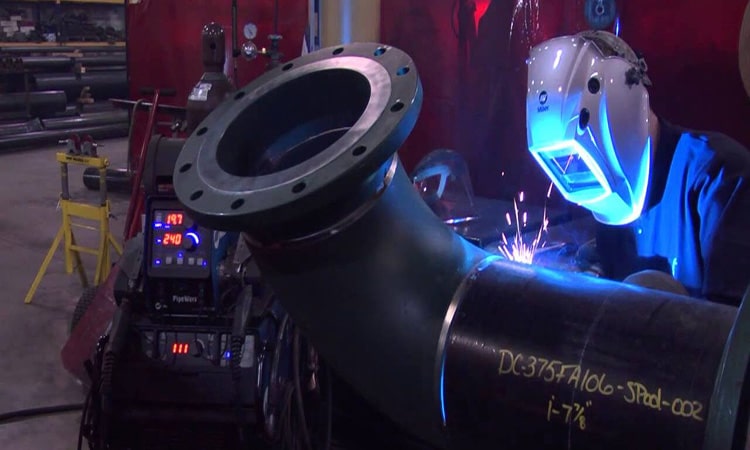

جوشکاری در خطوط لوله چه مزایایی دارد؟

جوشکاری در خطوط لوله دارای مزایای بسیاری است که مهم ترین آنها عبارتند از:

• نیاز به اتصالات کمتر

برای متصل کردن قسمت های مختلف در خطوط لوله به اتصالات زیادی نیاز خواهد بود. فرایند جوشکاری باعث شده که میزان نیاز به این اتصالات تا حد زیادی کاهش پیدا کند. جوشکاری این امکان را فراهم می سازد که به سرعت بتوان لوله‌ها را بعد از آماده سازی به یکدیگر متصل نمود.

• بهبود جریان سیال

ساختار اتصالات پیچی به شکلی است که باعث ایجاد تلاطم و مقاومت می شوند. لوله‌های جوش داده شده فارغ از این چالش می‌توانند سطوحی بسیار صاف ایجاد نمایند. این موضوع باعث می شود که جریان به راحتی از آنها عبور کند.



بیشتر بخوانید: انواع مشعل جوشکاری و تفاوت آن با تورچ جوشکاری



• هزینه های کمتر

از دیگر مزایای جوشکاری در خطوط لوله کاهش هزینه ها است. اتصال لوله های فلزی با کمک جوشکاری باعث می شود در هزینه های پروژه های بزرگ تا حد زیادی صرفه جویی شود. از آن گذشته لوله‌های جوش داده شده نسبت به لوله و اتصالات رزوه‌ای قیمت های مناسب تری دارند.

• کاهش نشتی

از میان رزوه ها همیشه میتوان انتظار نشتی را داشت. لوله جوش داده شده در مقایسه با لوله پیچ شده راحت تر می تواند ارتعاشات را کنترل کند. این مسئله موجب می شود که نشتی کمتری در آن مشاهده شود.

• عایق بندی آسان

فرایند عایق بندی لوله های جوش داده شده بسیار ساده است. دلیل این موضوع این است که در لحظات حساس دیگر نیازی به باز کردن رزوه‌ها نیست. از آن گذشته این لوله ها سطح صاف تر و یکنواخت تری دارند.

• سهولت تعمیر

از دیگر مزایای جوش لوله فلزی این است که تعمیرات این نوع لوله ها راحت تر است. در پروژه هایی که از لوله های جوش داده شده استفاده شده است عموما امکان انجام تعمیرات در محل وجود دارد.



بیشتر بخوانید: معرفی بهترین آمپر برای جوشکاری

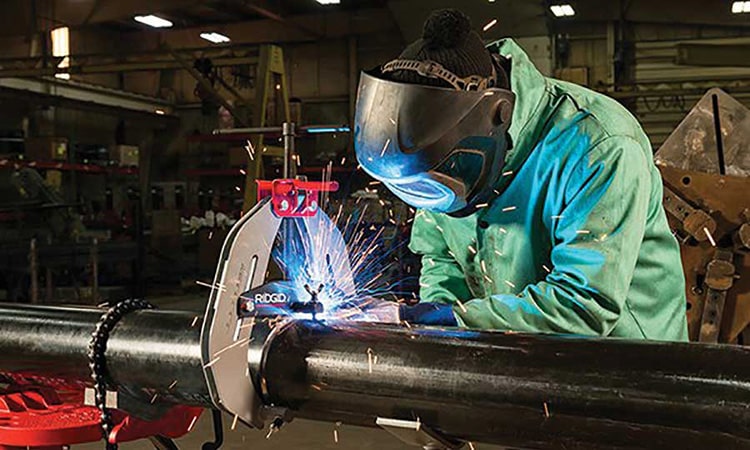

انواع روش های جوشکاری لوله فولادی

انواع روش های جوشکاری لوله فولادی شامل موارد زیر می شوند:

• جوشکاری لوله با گاز بی اثر

جوشکاری با گاز بی اثر یکی از رایج ترین انواع جوشکاری لوله فولادی به شمار می رود. این روش جوشکاری را با نام MIG نیز می شناسند. این روش انتخاب مناسبی برای لوله های استیل، ضد زنگ و آلومینیوم است و از سرعت بسیار بالایی برخوردار می باشد.

• جوشکاری لوله با گاز بی اثر تنگستن

یکی از تخصصی ترین روش های جوش لوله فلزی جوشکاری با گاز بی اثر تنگستن است. این روش جوشکاری با نام TIG معروف است و به عنوان تمیزترین روش جوشکاری شناخته می شود. نحوه انجام این روش به این صورت است که از یک الکترود تنگستن به جای سیم الکترود و به عنوان تولیدکننده قوس مورد نظر بهره می برند. حسن این روش این است که براده و اضافات عملیات جوش را ندارد و دیگر احتیاجی نیست محل جوش تمیزکاری شود.

• جوشکاری لوله با شعله اکسی استیلن

جوشکاری لوله با شعله اکسی استیلن قوس الکتریکی ایجاد نمی‌کند. در این روش با استفاده از 2 گاز استیلن و اکسیژن یک شعله پرحرارت برای ذوب فلز ایجاد می‌ گردد. برای این نوع جوشکاری نیاز به استفاده از دستگاه های مختلف نیست. برای انجام این روش تنها یک مشعل و تنظیم کننده میزان مخلوط شدن 2 گاز استیلن و اکسیژن کافی است. لازم به ذکر است که در جهت روشن کردن مشعل، تنها باید از نوع خاصی از روشن کننده‌ها که به فندک اصطکاکی شناخته می شوند استفاده نمایید.



بیشتر بخوانید: جوشکاری مدرن چیست و انواع جوشکاری مدرن



• جوشکاری قوسی زیرپودری

در این روش جوش لوله فلزی قوس قابل مشاهده نیست و بالاترین راندمان رسوب گذاری را نسبت به دیگر روش های جوشکاری لوله فولادی دارد. سطوح جوشکاری در این روش کاملا بی نقص و صاف هستند اما ردیابی آن به علت قوس نامرئی بسیار سخت است.

در زمان انتخاب فرایند جوشکاری لوله فولادی چه عواملی را باید در نظر بگیریم؟

برای انتخاب بهترین روش جوشکاری لوله های فولادی لازم است برخی عوامل را در نظر بگیرید. در ادامه به مهم ترین این عوامل اشاره می کنیم:

• کیفیت جوش
• خواص جوشکاری
• مکان جوشکاری
• قطر لوله
• ضخامت دیواره
• جهت جوش
• ملاحظات ایمنی و HSE

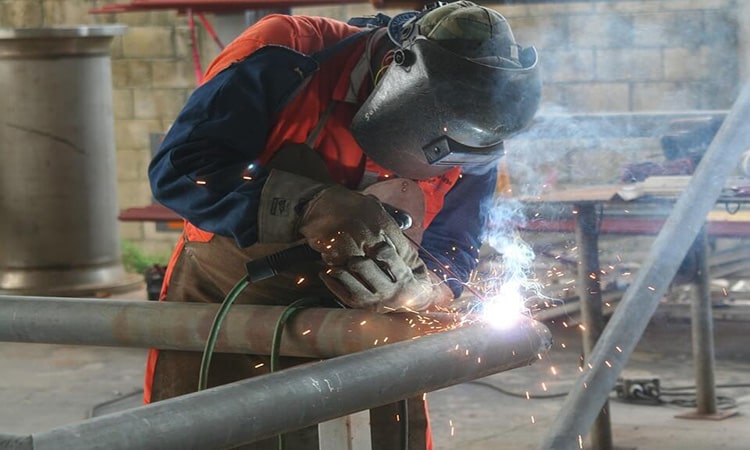

نکات مهم پیش از شروع جوشکاری لوله های فولادی

• حتما بخشی که قرار است جوشکاری کنید را به طور کامل تمیز نمایید. باید اطمینان حاصل کنید که قسمت مورد نظر عاری از هر گونه آلودگی، چربی و مواد اضافی باشد.
• ایمن بودن دستگاه جوشکاری را به طور کامل بررسی کنید.
• میل جوش را حتما چک کنید و مطمئن شوید که نم نکشیده باشد.
• در زمان انجام کار حتما از عینک ایمنی، دستکش و کلاه جوشکاری استفاده کنید.
• محیطی که قرار است جوشکاری در آن انجام شود باید فاقد هر گونه مواد قابل اشتعال باشد.



بیشتر بخوانید: آموزش جوشکاری زیر آب



سخن پایانی

جوشکاری لوله های فولادی با روش های مختلفی قابل انجام است که هر یک از آن ها مناسب شرایط خاصی هستند. جالب است بدانید که هر کدام از این روش ها ویژگی های منحصر به فردی به ناحیه جوش می دهند. در این مطلب انواع جوش لوله فلزی را به شما عزیزان معرفی کردیم. برای انتخاب بهترین نوع جوشکاری برای این لوله ها باید فاکتورهایی که در طول متن ذکر کردیم را در نظر بگیرید. با کمک این فاکتورها می توانید بهترین روش جوشکاری را انتخاب کنید.

سوالات متداول

1. جوشکاری لوله با شعله اکسی استیلن برای چه نوع فلزاتی مناسب است؟
   این روش جوشکاری انتخاب بسیار خوبی برای فلزهایی مانند فولاد، آلومینیوم، برنز و مس است.
2. منظور از جوشکاری لوله فولادی با الکترود روکش دار (SMAW) چیست؟
   در این روش، لوله فولادی با ذوب الکترودها توسط گرمای تولید شده به وسیله قوس الکتریکی جوش داده می شود.
3. 4 حالت مختلف قرارگیری لوله‌ها در جوشکاری کدامند؟
   این چهار حالت شامل جوشکاری افقی متحرک یا چرخشی، جوشکاری عمودی یا ثابت قائم، جوشکاری مایل به ۴۵ درجه و جوشکاری افقی ثابت می شوند.
